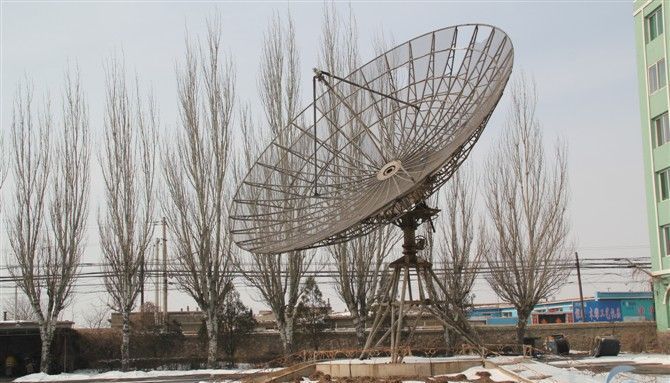

KVH 9米鋁網衛星天線







特性:

鋁網
 柵式底座組裝
 拉伸成形鋁反射面
 C、Ku波段可選
 線、圓極化可選
 單極化、雙極化可選
 手動、電動可選
 抗腐
 產品可定制














技術參數F

9米網狀衛星接收天線a

C-波段

Ku-波段









1.

頻率范圍(GHz)

0.5-4.2

12.25-12.75





3.4-4.2

10.95-12.75

2.

增益(dBi)

50.1 at 4.2GHz

60.7 at 12.5GHz

3.

電壓駐波比

1.25:1

1.3:1

4. (-3dB)波束寬度

0.676°

0.213°

5.

天線噪聲溫度（K）

1/2Port Feed

1/2Port Feed



10°仰角

33K

39K



20°仰角

28K

34K



40°仰角

24K

30K

6.

Typical G/T at 20°EL

30.08dB/K (3.8GHz, 30K LNA)

37.56dB/K (12.5GHz, 70K LNA)

7.

接口

CPR-229

WR-75

8.

插入損耗

0.2dB

0.25dB

9.

Tx to Rx 隔離度

≥85dB

≥85dB

10. 軸向 比  (dB)

0.75dB

1dB

11. 交叉極化隔離度



　



在 軸

≥30dB

≥30dB

12. 旁瓣

CCIR.580-5

CCIR.580-5









13

機械特性



天線型式

前饋立柱式絲桿傳動



俯仰范圍

5° to 90°



方位范圍

電動 ±85°      手動 0°to 360°



天線類型

雙反射鏡



天線瓣數

72



天線材料

鋁網



安裝類型

立柱式

14

環境特性



抗風能力

60mph 110kmph 工作風速（保精度）

80mph 125kmph 工作風速（降精度）

145mph 260kmph 生存風速（朝天鎖緊）



環境溫度

-45~60°C



濕度

0%~



抗震能力

0.3G’s 水平0.15 G’s 垂直



雨水

180mm/h



太陽輻射

360 BTU/h/ft2  (1000Kcal/h/m2)



沖擊與振動

空運， 海運 或 卡車



冰雹

25mm 表面 or 13mm 表面with 130km/h 風速



 重量

 1000公斤（KG）
