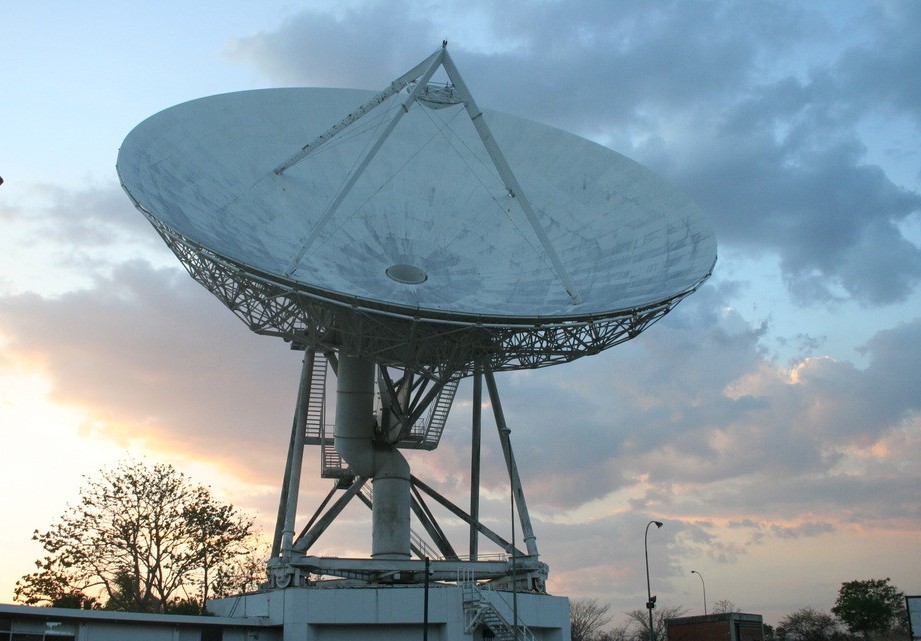

VSAT16米衛星通信地球站天線
16米通信衛星天線
16m Satellite Earth Station Antenna , Technical Specification

特性:


馬達驅動的方位，俯仰和極化驅動系統，
兩端口，三端口，四端口Rx/Tx線級化和/或圓級化饋源
柵式系統和底座組裝
拉伸成形鋁制反射面板
C/Ku,S,X波段可選
線、圓極化可選
單極化、雙極化可選
手動、電動可選
抗腐
產品可定制



Electric Specification

C-band Reception

C-band Transmission

Ku-band Reception

Ku-band Transmission

電氣指標



C-接收

C-發射

Ku-接收

Ku-發射

Frequency (GHz)

頻率

3.625-4.2

5.85-6.425

10.95-12.75

14-14.5

Gain (dB)

增益

54.4

57.8

63.6

64.9

SWR

駐波比

1.25：1

1.25：1

1.25：1

1.25：1

Beamwidth:-3dB

波束寬度

0.33

0.22

0.11

0.09

-5dB



0.67

0.45

0.22

0.19

An tenna Noise Temperature (K)

噪聲溫度

2/4 Port Feed





2/4 Port Feed





2/4端口饋源

2/4端口饋源

10°Elevation

35/40













60/66







20°Elevation

27/34

50/56

40°Elevation

34/30

44/50

Power Handling Capability

功率容量



1Kw/port





Feed Interface

接口形式

CRP-229G

CRP-159GG/137G



WR-75

Feed Insertion Loss 3334433(dB)

饋源插損

0.15/0.2

0.2

0.4/0.45

0.4

Port-port isolation (dB)

端口隔離









T-R

收發

85

85





Linear Polarization

線級化

30

30

30

30

Circular Polarization

圓級化

21

21





Cross Polarization Isolation (dB)

交叉極化隔離

35

35

35

35





0.5





Axial ratio,(dB)

軸比

0.5



















Sidelobe envelope

副瓣包絡

CCIR.580-4







Mechanical Specification

機械性能

Azimuth Range

方位范圍

90

Elevation Range

俯仰范圍

0 to 90

Foundation Parts

預埋件



Polarization Travel Rate

極化轉速

1/s

Surface Accuracy

表面精度

0.5mm

Coating

噴漆

White paint







Environmental Specification

環境特性

Operating Wind Speed

工作風速

20m/s(72km/h)





To27m/s (97km/h)

Max Wind Speed

生存風速

55.6m/s(200km/h)

Ambient Temperature

溫度

- 45 ° to 60 °

Relative Humidity

濕度

10% to

Vibrations

地震

0.3G,horizontal
0.15G, vertical
