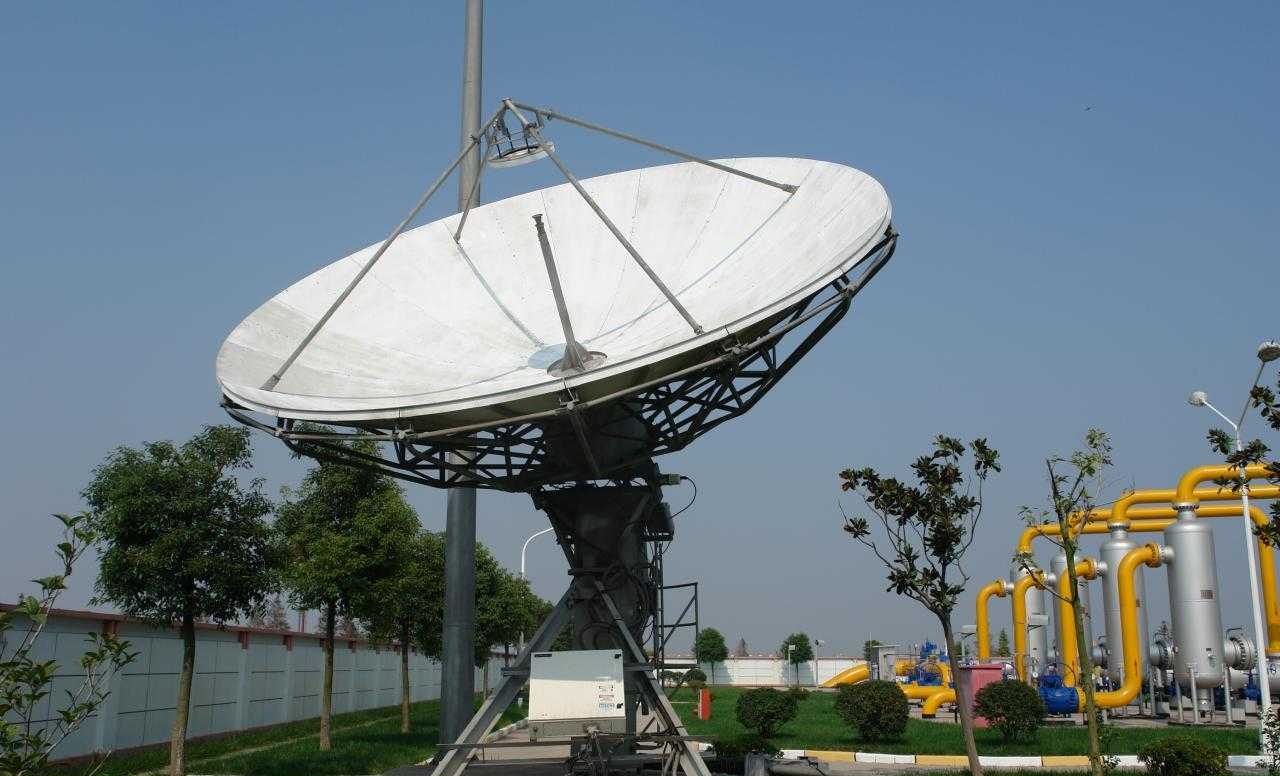

KVH K730 7.3米衛星天線

　

雙形環狀設計
鋁主要反射鏡和次反射鏡
易于安裝和調整
柵式系統和底座組裝
拉伸成形鋁制反射面板
C、Ku波段可選
線、圓極化可選
單極化、雙極化可選
手動、電動可選
安裝調整簡便
抗腐
產品可定制


產品說明:


技術參數F

7.3米衛星接收天線a

C-波段

Ku-波段









1.

頻率范圍(GHz)

3.625-4.2

12.25-12.75





3.4-4.2

10.95-12.75

2.

增益(dBi)

47.8 at 3.8GHz

57.8 at 12.5GHz

3.

電壓駐波比

1.25:1

1.3:1

4. (-3dB)波束寬度

0.676°

0.213°

5.

天線噪聲溫度（K）

1/2Port Feed

1/2Port Feed



10°仰角

33K

39K



20°仰角

28K

34K



40°仰角

24K

30K

6.

Typical G/T at 20°EL

30.08dB/K (3.8GHz, 30K LNA)

37.56dB/K (12.5GHz, 70K LNA)

7.

接口

CPR-229

WR-75

8.

插入損耗

0.2dB

0.25dB

9.

Tx to Rx 隔離度

≥85dB

≥85dB

10. 軸向 比  (dB)

0.75dB

1dB

11. 交叉極化隔離度



　



在 軸

≥30dB

≥30dB

12. 旁瓣

CCIR.580-5

CCIR.580-5









13機械特性
 天線型式前饋立柱式絲桿傳動
 俯仰范圍5° to 90°
 方位范圍電動 ±85°      手動 0°to 360°
 天線類型雙反射鏡
 天線瓣數16
 天線材料 鋁
 安裝類型立柱式
14環境特性
 抗風能力

60mph 97kmph 工作風速（保精度）

60mph 105kmph 工作風速（降精度）

125mph 200kmph 生存風速（朝天鎖緊）

 環境溫度-45~60°C
 抗震能力0.3G’s 水平0.15 G’s 垂直
 雨水100mm/h
 太陽輻射360 BTU/h/ft2  (1000Kcal/h/m2)
 沖擊與振動空運， 海運 或 卡車
 冰雹25mm 表面 or 13mm 表面with 130km/h 風速
